功能用途
該機組適用于煤巷或半煤巖巷道掘進，液壓系統為變量系統直動式控制，窄鏟板設計，邊雙鏈刮板式運輸機構，具有內外噴霧系統，?根據用戶需要可配裝超前臨時支護，方便煤巷支護作業。
產品中心

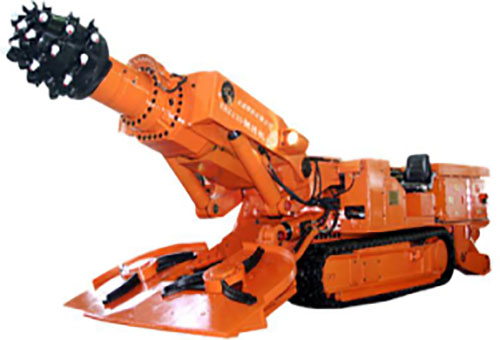

EBZ135E懸臂式掘進機（窄鏟板邊雙鏈式）
該機組適用于截割硬度≤70MPa煤巷或半煤巖巷道掘進，液壓系統為變量系統直動式控制，窄鏟板設計，邊雙鏈刮板式運輸機構，截割臂不伸縮，具有內外噴霧系統，行走減速器與馬達集成安裝，電源電壓為660/1140V，根據用戶需要可配裝超前臨時支護，方便煤巷支護作業。
-
最大掘進高度：4m
-
最大掘進寬度：5.1m
-
鏟板寬度：2.5m
規格參數
| 項目
|
技術參數
|
項目
|
技術參數
|
| 外形尺寸（長×寬×高）
|
9.02m×2.5m×1.55m
|
裝載能力
|
4.4m3/min
|
| 最大掘進高度
|
4.0m
|
運輸機鏈速
|
61m/min
|
| 最大掘進寬度
|
5.1m
|
運輸形式
|
邊雙鏈刮板
|
| 爬坡能力
|
±18°
|
鏟板寬度
|
2.5m
|
| 機身地隙
|
218mm
|
最大不可拆卸尺寸t
|
3.61m×1.39m×1.28m
|
| 臥底深度
|
200mm
|
最大不可拆卸重量
|
5.7t
|
| 對地壓強
|
0.135MPa
|
油泵電機功率
|
75kW
|
| 可經濟切割硬度
|
≤70MPa
|
外噴霧水壓
|
4.0MPa
|
| 截割電機功率
|
135kW
|
內噴霧水壓
|
3.0MPa
|
| 截割頭轉速
|
44r/min
|
額定總功率
|
258kW(含二運及風機)
|
| 截割頭伸縮量
|
0mm
|
供電電壓
|
1140V/660V
|
| 行走速度
|
0～6.6m/min
|
整機重量
|
39t
|
主要業績
主要用戶分布于山西古交、貴州等地區。
相關解決方案
-

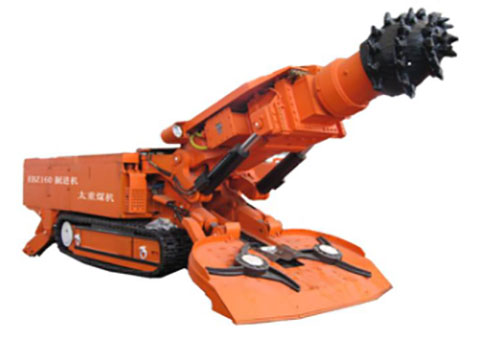

EBZ160懸臂式掘進機（標準型）
- 最大掘進高度：
- 4.8m
- 最大掘進寬度：
- 5.4m
- 截割電機功率：
- 160kW/80kW
-
EBZ135懸臂式掘進機（標準型）
- 最大掘進高度：
- 4m
- 最大掘進寬度：
- 5.1m
- 爬坡能力：
- ±18°
-
EBZ135A懸臂式掘進機（窄鏟板）
- 最大掘進高度：
- 4m
- 最大掘進寬度：
- 5.1m
- 鏟板寬度：
- 2.5m
-
EBZ135B懸臂式掘進機（邊雙鏈）
- 最大掘進高度：
- 4m
- 最大掘進寬度：
- 5.1m
- 爬坡能力：
- ±18°
